CONTAINMENT SYSTEM 개요 및 효과
Containment System Overview and Effects
CONTAINMENT SYSTEM 설치 전/후 공조흐름도

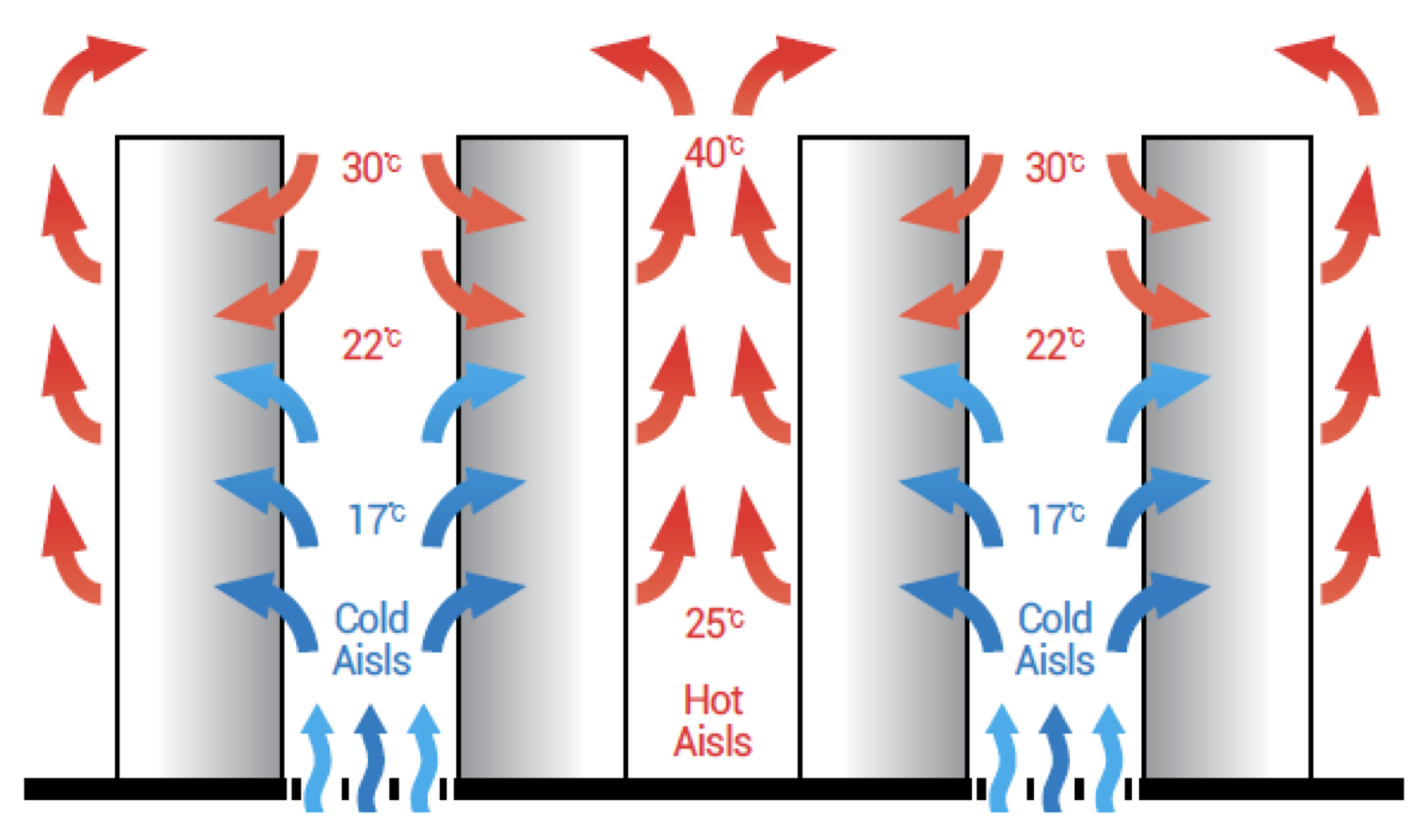

Containment 설치 전
문제점: CONTAINMENT 설치 전 냉기 온도는 17~30℃로 RACK 상부 및 측면 틈새로 열기가 유입되어 냉기 손실이 발생하며 많은 냉방 에너지가 소비됩니다.

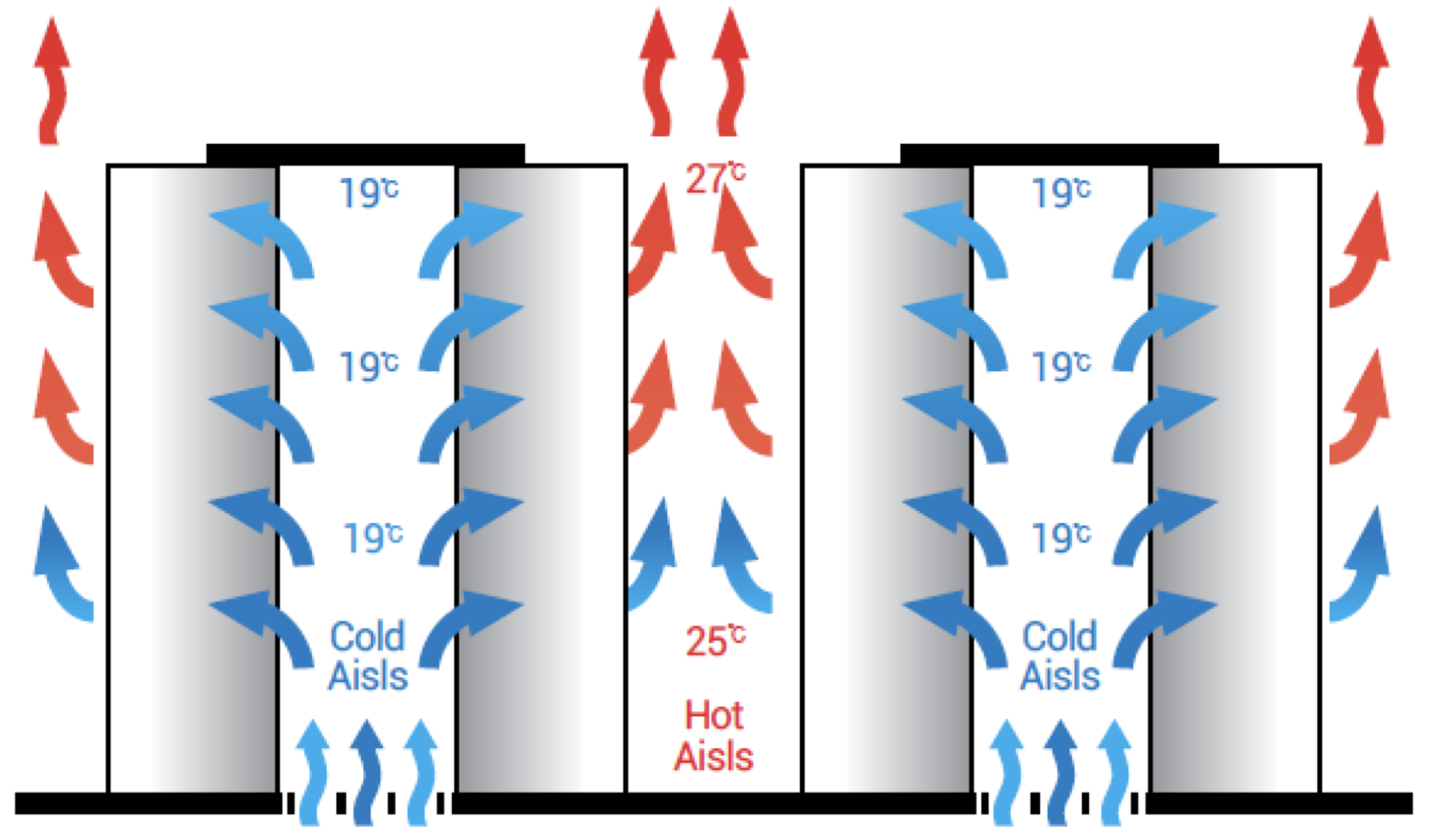

Containment 설치 후
개선 효과: CONTAINMENT 설치 후 냉기 온도는 19℃로 냉기복도와 열기복도를 구분함으로써 냉기와 열기의 혼합현상이 제거되어 에너지 효율이 향상됩니다.
CONTAINMENT SYSTEM 핵심 효과
CONTAINMENT SYSTEM은 데이터센터 내부의 냉기와 열기를 완전히 분리, 일정한 공조 공급을 제공하여
에너지 절감 효과 뿐 아니라
IT장비의 수명과 운영효율을 향상시킵니다.
컨테인먼트의 필요성
Why Data Center Containment is Essential
컨테인먼트 없이 발생하는 문제점
에너지 낭비
- Cold Air와 Hot Air 혼재
- 냉각 효율성 저하 (30~50%)
- 과도한 냉각 에너지 소비
- PUE 지표 악화
온도 불균형
- 랙 간 온도 편차 심화
- 핫스팟(Hot Spot) 발생
- 장비 과열 위험 증가
- 냉각 시스템 부하 불균등
운영비 증가
- 전력비 20~40% 증가
- 냉각 시스템 과부하
- 유지보수 비용 상승
- 장비 수명 단축
컨테인먼트 유형별 특징
컨테인먼트 시스템 구성 이미지
Hot Aisle Containment
Hot Air를 격리하여 냉각 효율성 극대화
- 랙 상부 패널로 Hot Air 격리
- 냉각기로의 직접 리턴
- 온도 분포 균일화
- 에너지 효율성 30% 향상
Cold Aisle Containment
Cold Air를 보호하여 바이패스 방지
- Cold Air 바이패스 방지
- 냉각 효율성 극대화
- 에너지 절약 효과
- PUE 지표 개선
컨테인먼트 시스템 구조
Containment System Structure & Fire Integration
컨테인먼트 시스템 구성 요소
메인프레임
전후면 도어프레임을 포함한 핵심 구조체로, 랙 시스템의 안정적인 지지와 공기 흐름 제어를 담당합니다.
상부프레임
상부창을 포함한 프레임으로, 소방연동 시 슬라이딩되어 열리며 긴급 상황 대응을 위한 구조입니다.

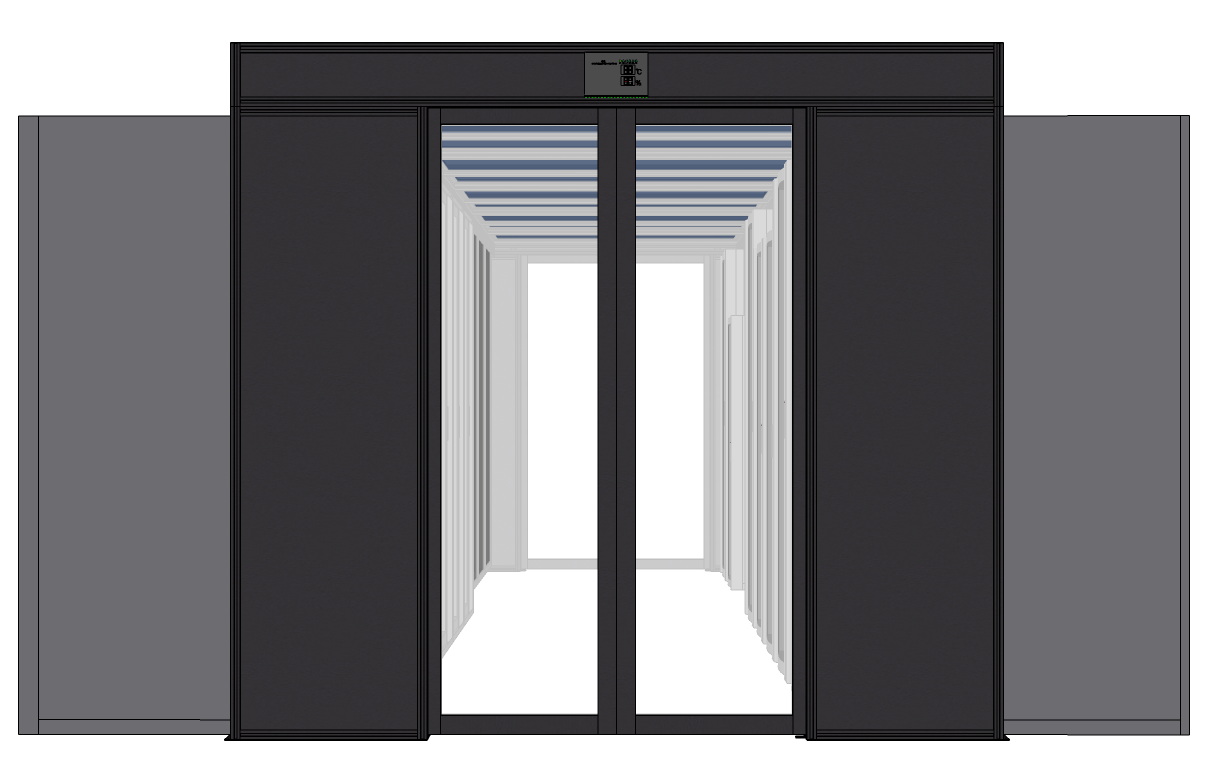

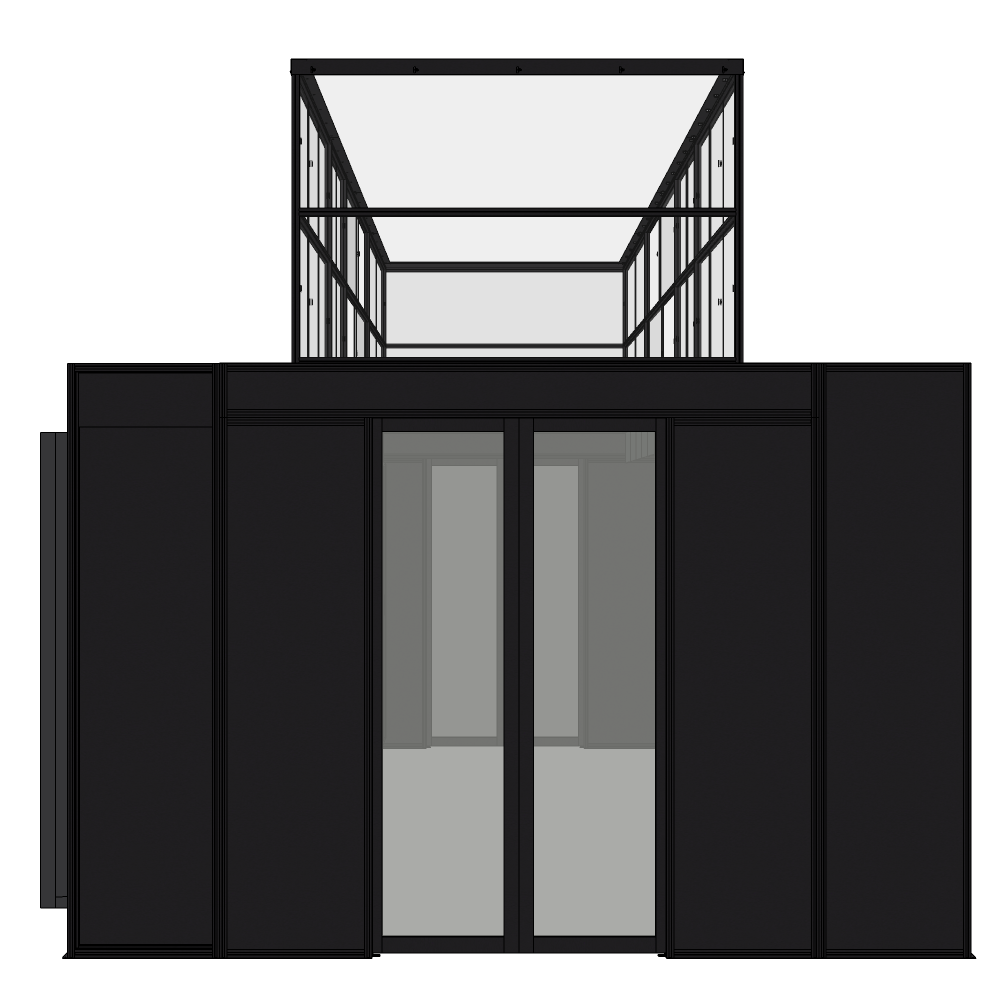

메인프레임 (Main Frame)
메인프레임 구조
- 전후면 도어프레임: 랙 전면과 후면의 도어를 지지하는 핵심 구조
- 안정성 보장: 랙 시스템의 무게를 지지하고 변형 방지
- 공기 흐름 제어: Hot/Cold Aisle 분리를 위한 물리적 경계
핵심 기능
- 접근성: 유지보수 및 장비 교체를 위한 도어 시스템
- 소방연동: 화재 시 자동 도어 오픈 기능
- 환경 제어: Hot/Cold Aisle 분리로 효율적인 공조
- 안전성: 화재 감지 시 자동 개방으로 안전 확보
Cold Aisle
Hot Aisle

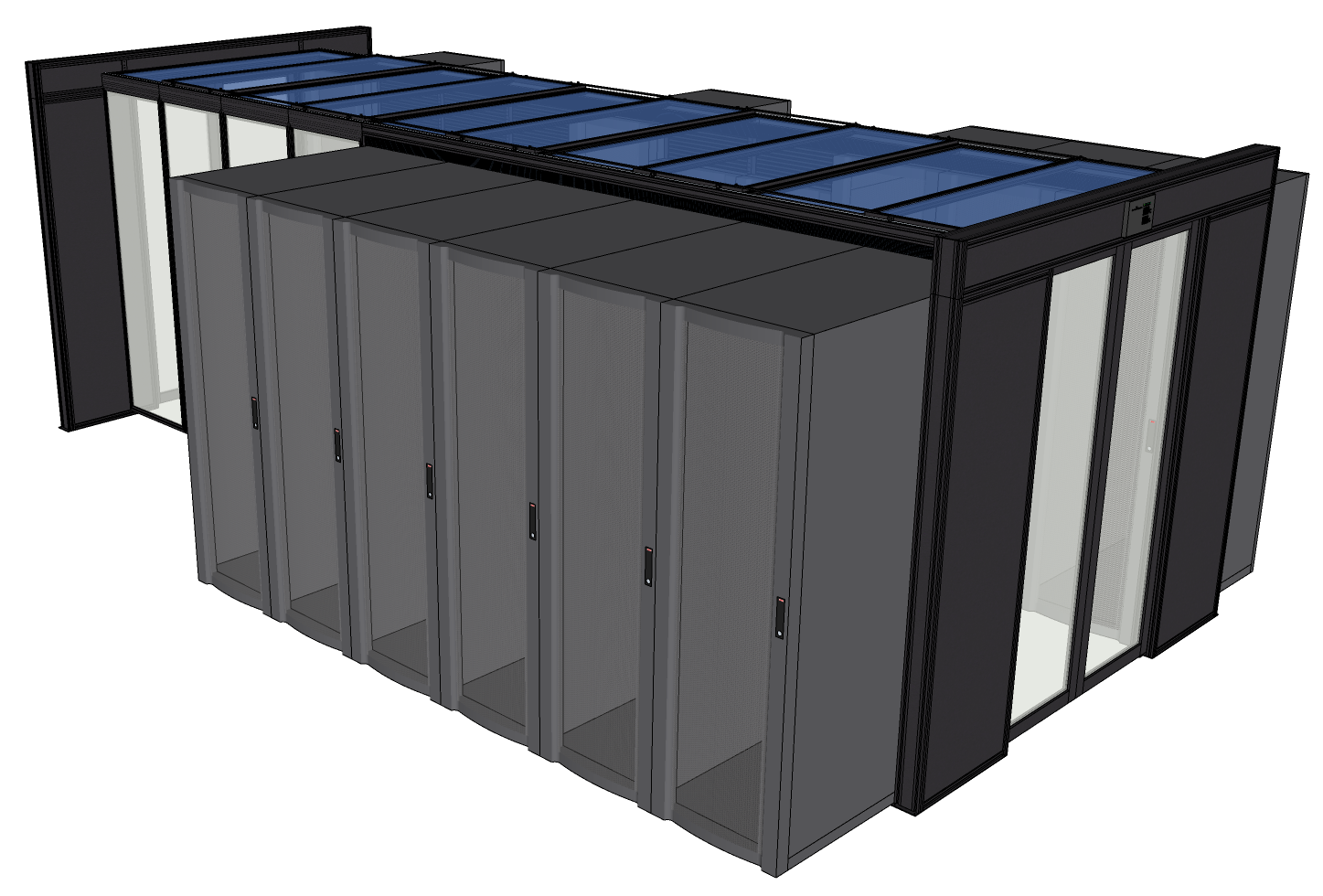

상부프레임 (Top Frame)
상부프레임 구조
- 상부창 시스템: 투명한 창을 통한 시각적 모니터링
- 슬라이딩 메커니즘: 소방연동 시 자동으로 슬라이딩하여 열림
- 공기 순환: Hot Air 배출을 위한 상부 통로 제공
핵심 기능
- 안전 시스템: 긴급 상황 시 자동 개방으로 안전 확보
- 유지보수: 상부 접근을 통한 시스템 점검
- 환경 제어: Hot Air 배출로 효율적인 공조 순환
- 모니터링: 투명창을 통한 실시간 상태 확인
Cold Aisle
Hot Aisle
컨테인먼트 시스템 핵심 특징
모듈화 조립 설계
현장가공 없이 레고조립처럼 모듈화하여 시공시간 단축
소방연동
화재 시 자동 개방으로 안전 통로 확보
자동화
소방연동 시 상부창과 도어 자동 개방
인증
자동문 100만회 시험인증
시공실적
CONTAINMENT SYSTEM 실적 (2016-2024)
연도별 주요 시공 프로젝트
2024년 프로젝트
화성 HPC센터 신축
삼성전자(주) - 2024년
- 공사: 3,4층 증설 공사중 실내건축공사
- 적용: Hot Zone 31 SET (항온항습기실 일체형)
- 특징: 고성능 컴퓨팅 환경 최적화
- 상태: 공사 진행중
동탄 삼성SDS 데이터센터
삼성SDS(주) - 2024년
- 공사: 서관(2개층) 컨테인먼트 시스템
- 적용: Hot Zone 24 SET
- 특징: 대규모 데이터센터 최적화
- 완료: 2024년 완공
서울시 클라우드센터
서울특별시데이터센터 - 2024년
- 공사: 상암 클라우드센터 컨테인먼트
- 적용: 공공기관 데이터센터
- 특징: 디지털 정부 인프라
- 완료: 2024년 완공
KB라이프생명 통합IT센터
KB라이프생명보험(주) - 2024년
- 공사: 통합IT센터 컨테인먼트
- 적용: 금융기관 데이터센터
- 특징: 금융 보안 및 안정성
- 완료: 2024년 완공
구미DC 서버룸
삼성SDS(주) - 2024년
- 공사: 서버룸 컨테인먼트 구축
- 적용: 서버룸 최적화
- 특징: 구미 데이터센터
- 완료: 2024년 완공
