LIB Safe Guard 개요
ESS · UPS · Battery Room · Fire Prevention · Heat Resistance
주요 용도
ESS(에너지 저장장치), UPS 및 배터리실(Battery Room) 등에 설치하여 리튬이온 배터리 화재 발생 시 화염과 열의 확산을 자동으로 차단하여 다른 배터리 랙으로의 연소 전이를 방지합니다.
적용 분야
- ESS(에너지 저장장치) 시설
- UPS 시스템 배터리실
- 데이터센터 백업 배터리실
- 산업용 배터리 저장소
주요 장점
자동 화재 차단 기능
- 고온 또는 화염 감지 시 자체 반응으로 화재 확산 차단
- 전력 중단 없이 수동 조작 없이도 작동
화염 전이 방지
- 랙 간의 물리적 방화벽 역할
- 인접 배터리 랙으로의 화염 확산 방지
높은 내열성과 내구성
- 실리카 코팅 직물 및 CR/HR 재질 활용
- 1,000℃ 이상의 고온 환경에서도 안정성 유지
설치 유연성
- 기존 배터리 시스템에 추가 설치 용이
- 현장 맞춤식 모듈형 설계구조
- 다양한 공간에 적용 가능
빠른 대응
3초 이내 초기 감지 및 자동 대응
높은 신뢰성
99.9% 화재 확산 차단율
국제 표준
NFPA 855 완전 준수
실시간 모니터링
24시간 연속 감시
기술 사양 및 성능 지표
Technical Specifications & Performance Metrics
내화 성능
- 내화시간: 1시간 (KS F 2268-1:2006 기준)
- 내열온도: 1,000℃ 이상
- 차열성능: 비차열 1시간 성능
- 재질: 실리카 코팅 직물, CR/HR 재질
응답 시간
- 초기 감지: 3초 이내
- 자동 대응: 5초 이내
- 화재 차단율: 99.9%
- 표준 준수: NFPA 855 완전 준수
설치 사양
- 설치 방식: 모듈화된 현장 맞춤형
- 호환성: 기존 배터리 시스템 연계
- 유지보수: 전력 중단 없이 작동
- 적용 공간: 다양한 랙 구성 지원
안전 인증
- 국내 인증: KS F 2268-1:2006
- 국제 표준: NFPA 855
- 화재 안전: 방화스크린 내화시험 기준
- 품질 관리: ISO 9001 인증
핵심 기술
Advanced Fire Prevention Technologies
열폭주 감지 시스템
리튬이온배터리의 열폭주 현상을 실시간으로 감지하여 초기 단계에서 화재를 차단합니다.
- 온도 센서 네트워크 구축
- 열.연기 감지기 적용 화재감시
내부 외부 2차 차열 패널 구조
고성능 차열·차연 패널로 화재 확산을 물리적으로 차단합니다.
- 배터리 방사열기 1000도 1시간 내화 성능 보장
- 모듈화된 설치 구조
LIB SMART & CONDITION MANAGEMENT SYSTEM
실시간 환경 감지와 방화막 자동 제어로 화재 확산을 효과적으로 방지합니다.
- 온도·습도 실시간 모니터링
- 열·연기 상태 감지
- 방화막 동작상태 제어
Inner Fireproof Fabric
내부 1차 방화포 - 난연·내열 특수 섬유

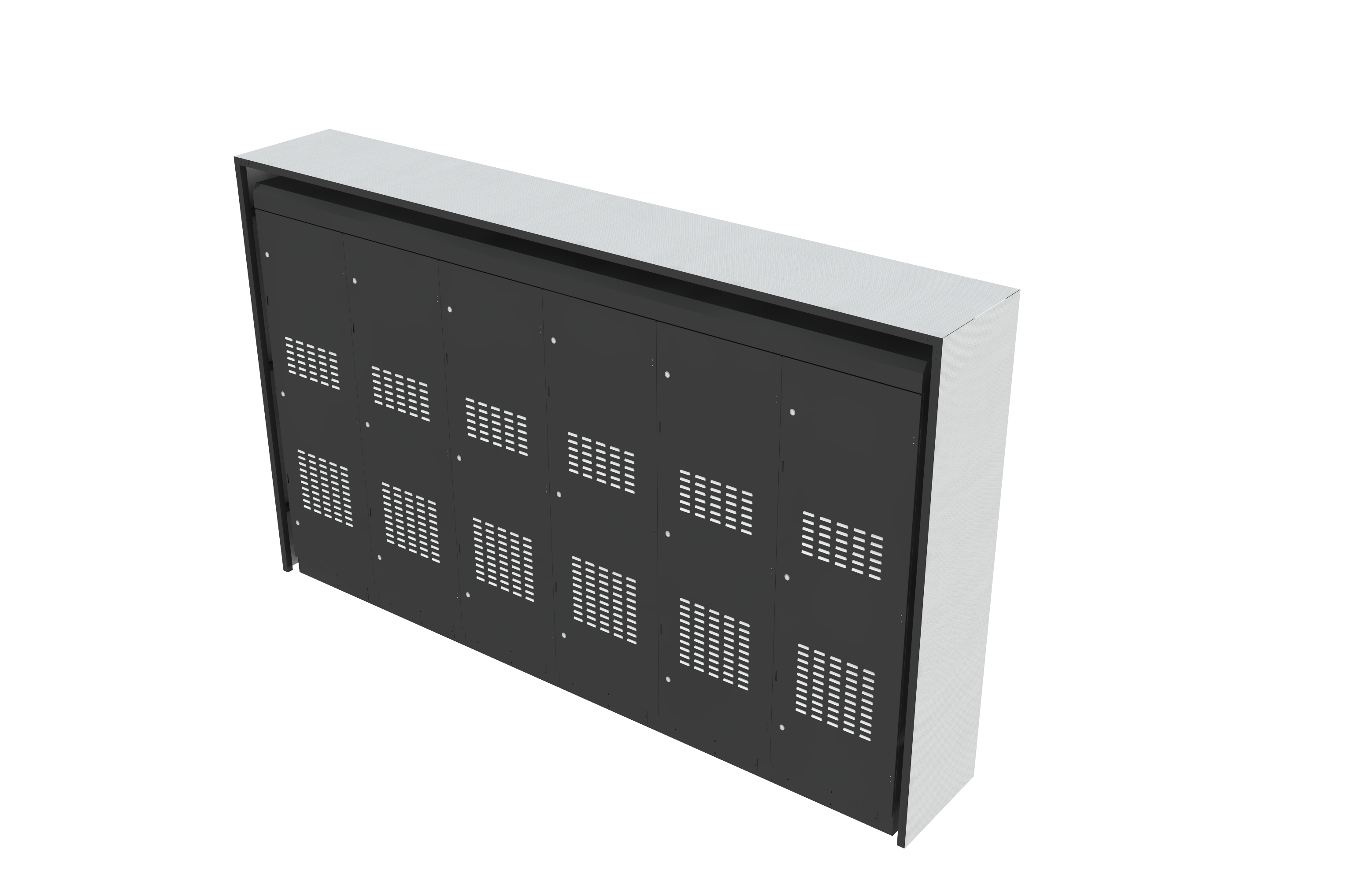

제품 전체 모습

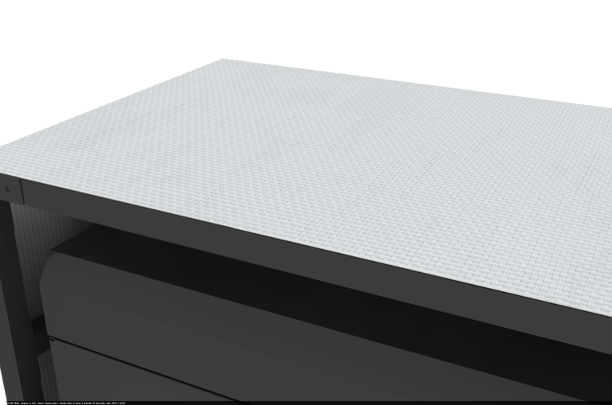

제품 디테일
제품 특징
난연·내열 성능
난연·내열 성능을 갖춘 특수 섬유로 제작되어 고온 환경에서도 안정적인 방화 기능을 제공합니다.
내화시험 성능
KS F 2268-1:2006[방화문의 내화시험방법]에 따른 비차열 1시간 성능을 인증받았습니다.
화재 확산 억제
열과 불꽃의 전파를 1차적으로 억제하여 화재 확산을 효과적으로 방지합니다.
Steel Frame Enclosure & Fire Screens
외부 2차 방화스크린 - 외부 스틸 프레임과 전면·후면 방화스크린
제품 구성 이미지

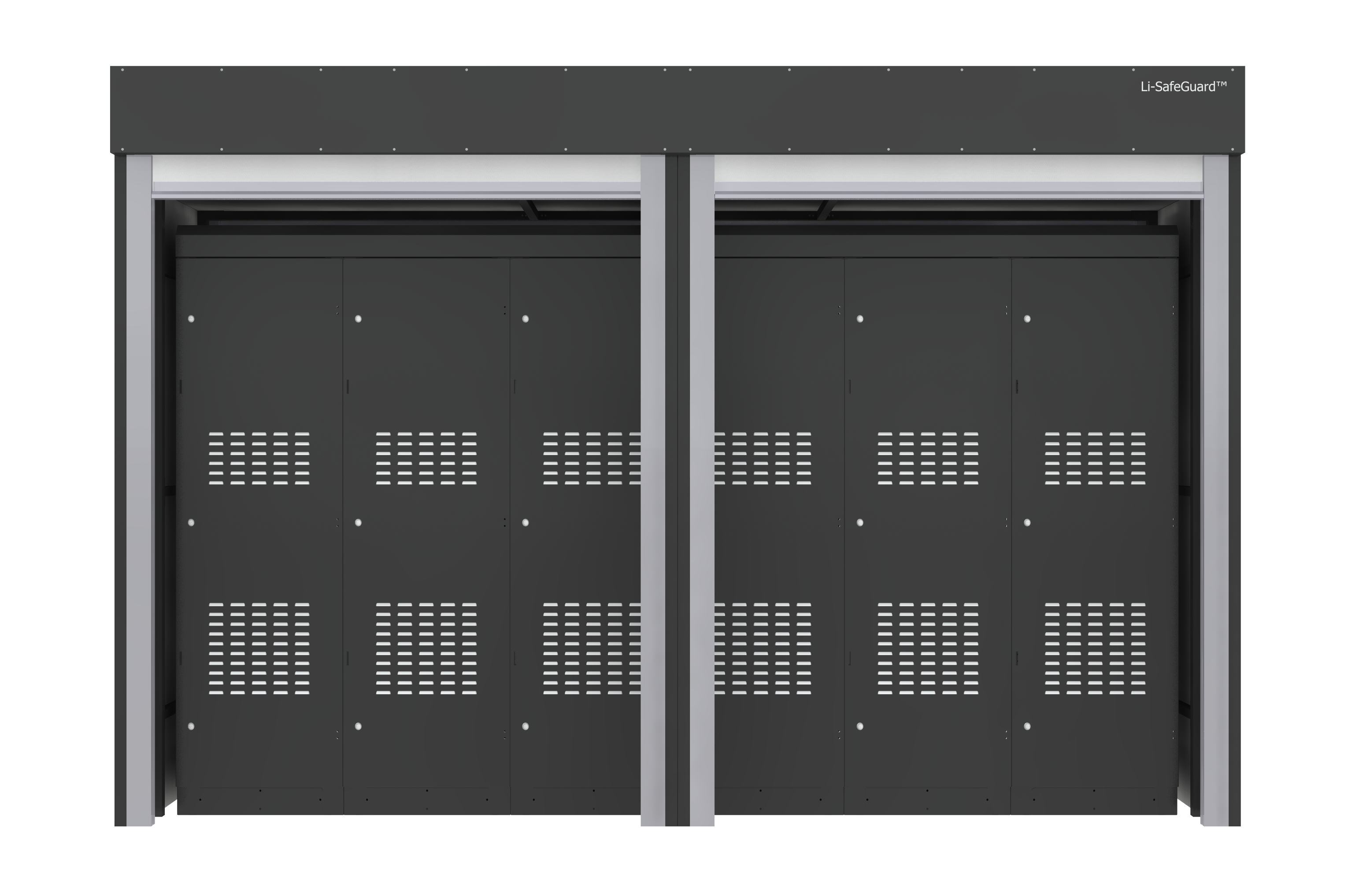

전체 구조
외부 스틸 프레임 구조

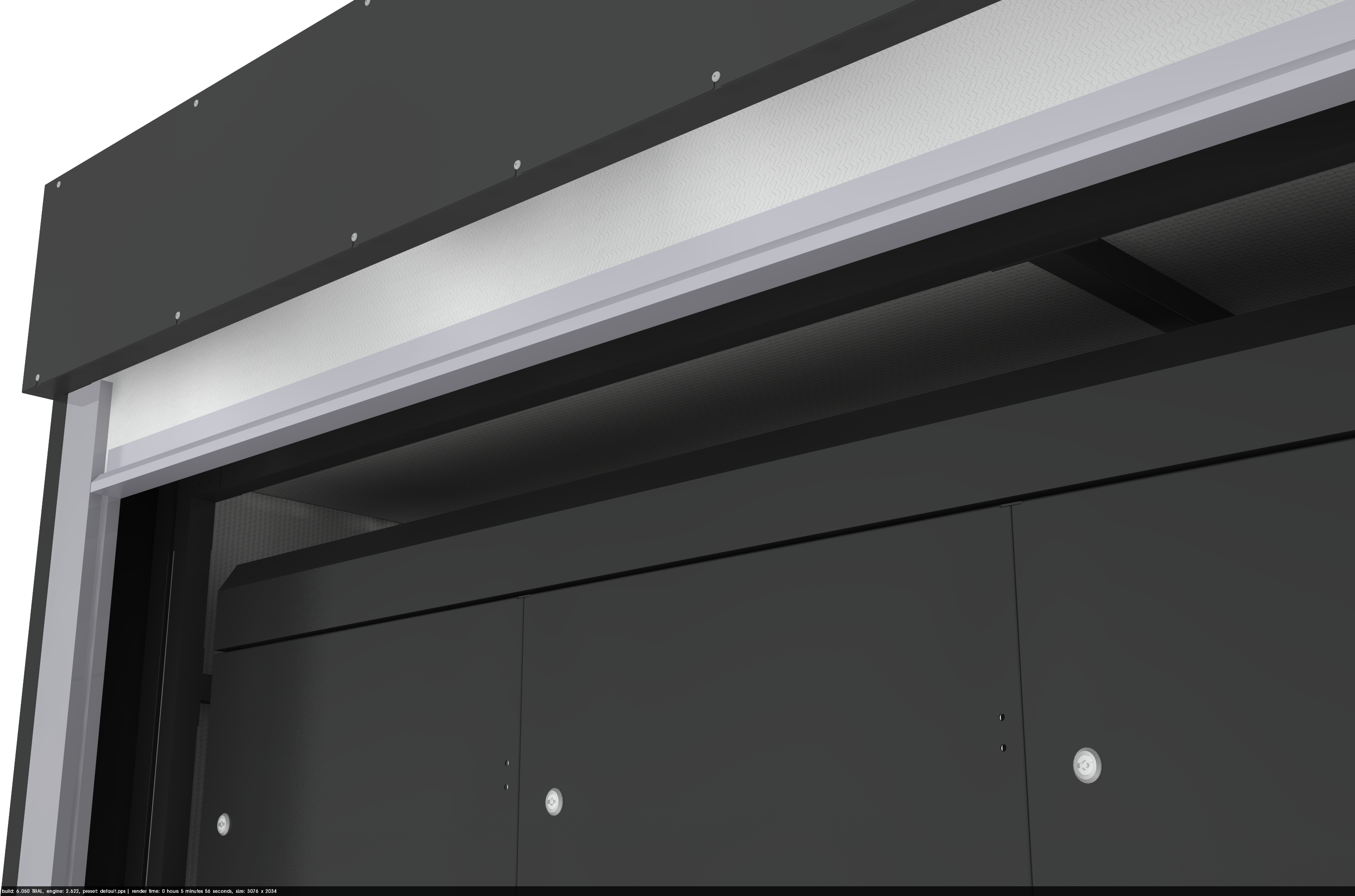

구조 디테일
고강도 프레임 및 강판

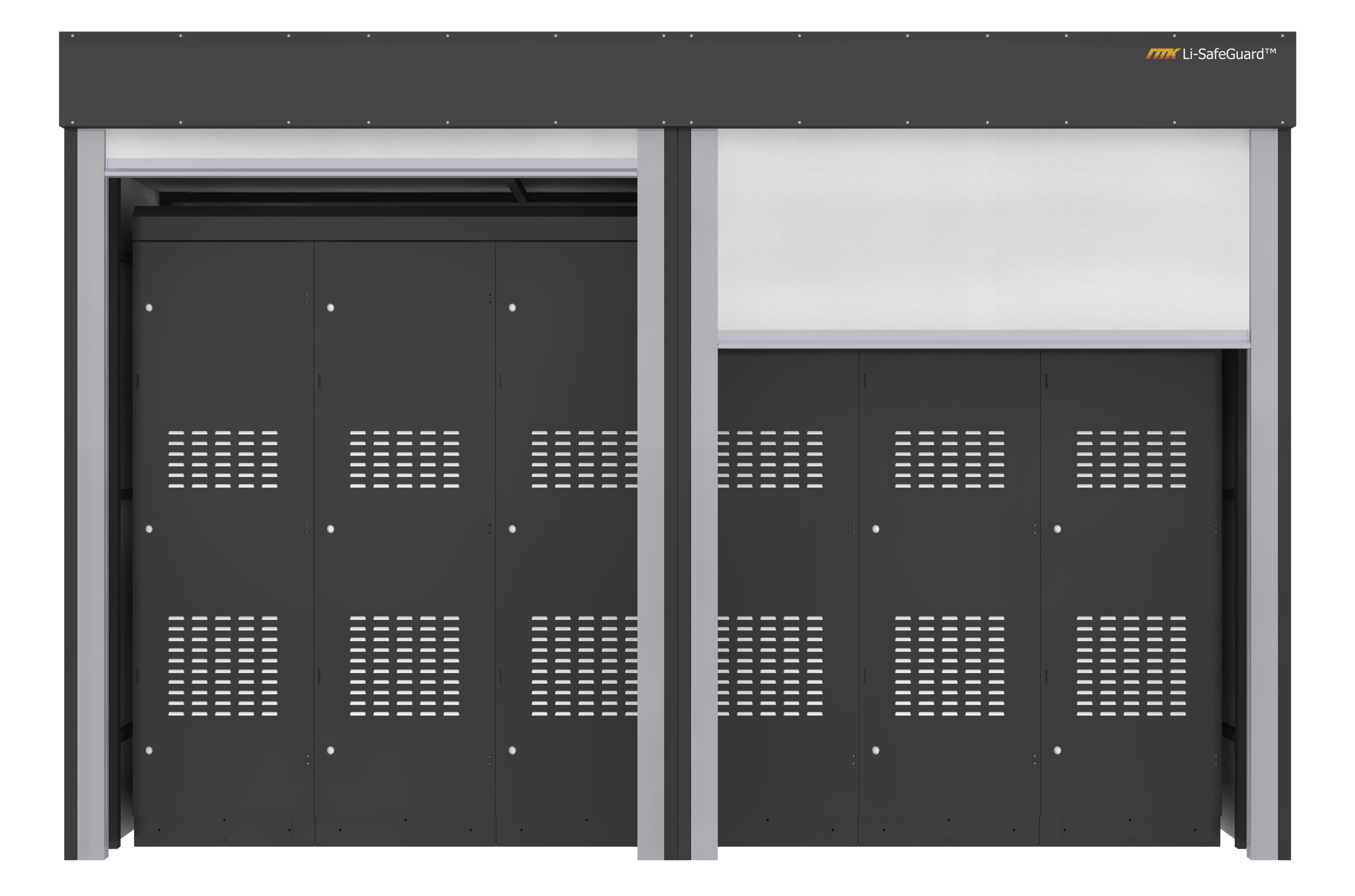

전면 방화스크린
평상시 개방 상태

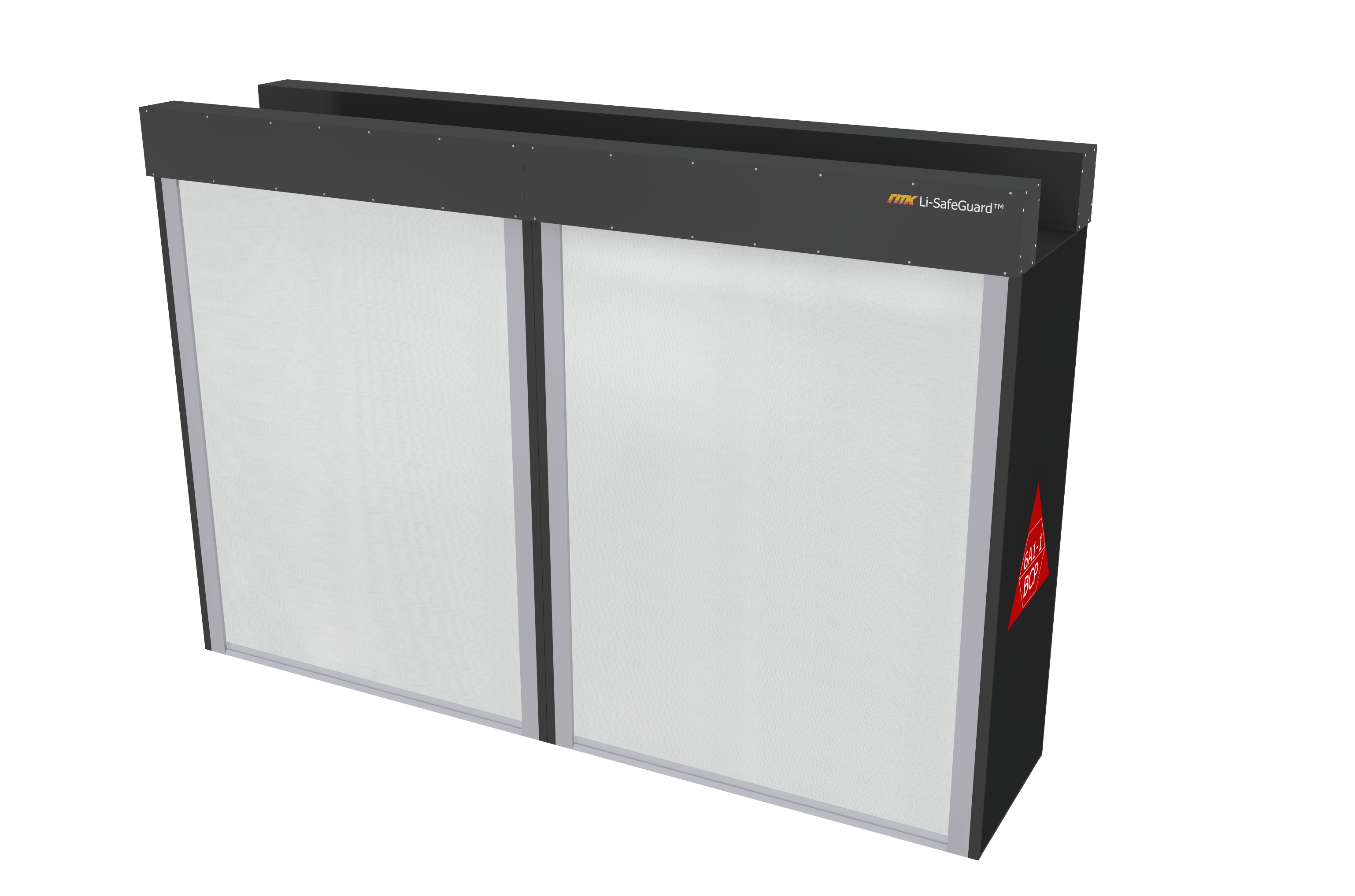

후면 방화스크린
화재 감지 시 자동 하강
외부 스틸 프레임 구조
고강도 프레임 및 강판
고강도 프레임 및 강판으로 외부를 밀폐 포장하여 구조적 안정성을 보장합니다.
화재 시 구조적 안정성
화재 발생 시에도 구조적 안정성을 유지하여 2차 피해를 최소화합니다.
화염 전이 방지
배터리 랙 간 화염 전이를 효과적으로 방지합니다.
전·후면 방화스크린
평상시 개방 상태
평상시에는 개방 상태를 유지하여 냉각 공조를 효율적으로 유지합니다.
화재 감지 시 자동 하강
화재 감지 시 자동으로 하강하여 불길 및 연기를 차단합니다.
화재 확산 방지
인접 랙 및 실내 공간으로의 화재 확산을 효과적으로 방지합니다.
LIB 화재 특성 분석
리튬이온배터리 화재의 특성과 대응 방안
리튬배터리 화재 시 온도 특성
셀 단위 (3~10Ah)
약 500~800℃까지 상승
(NMC, LCO 계열은 더 높음)
모듈 단위 (수백 Ah)
인접 셀로 전이되면서
국소적으로 1,000℃ 이상 가능
랙 단위 (수백 kWh 이상)
초기 600~800℃ → 다수 셀 전이 시
1,200℃ 이상
화재 시 온도의 거리별 변화
⚠️ 방사열이 강해서 직접 불꽃이 닿지 않아도 인접 배터리·자재 발화 가능

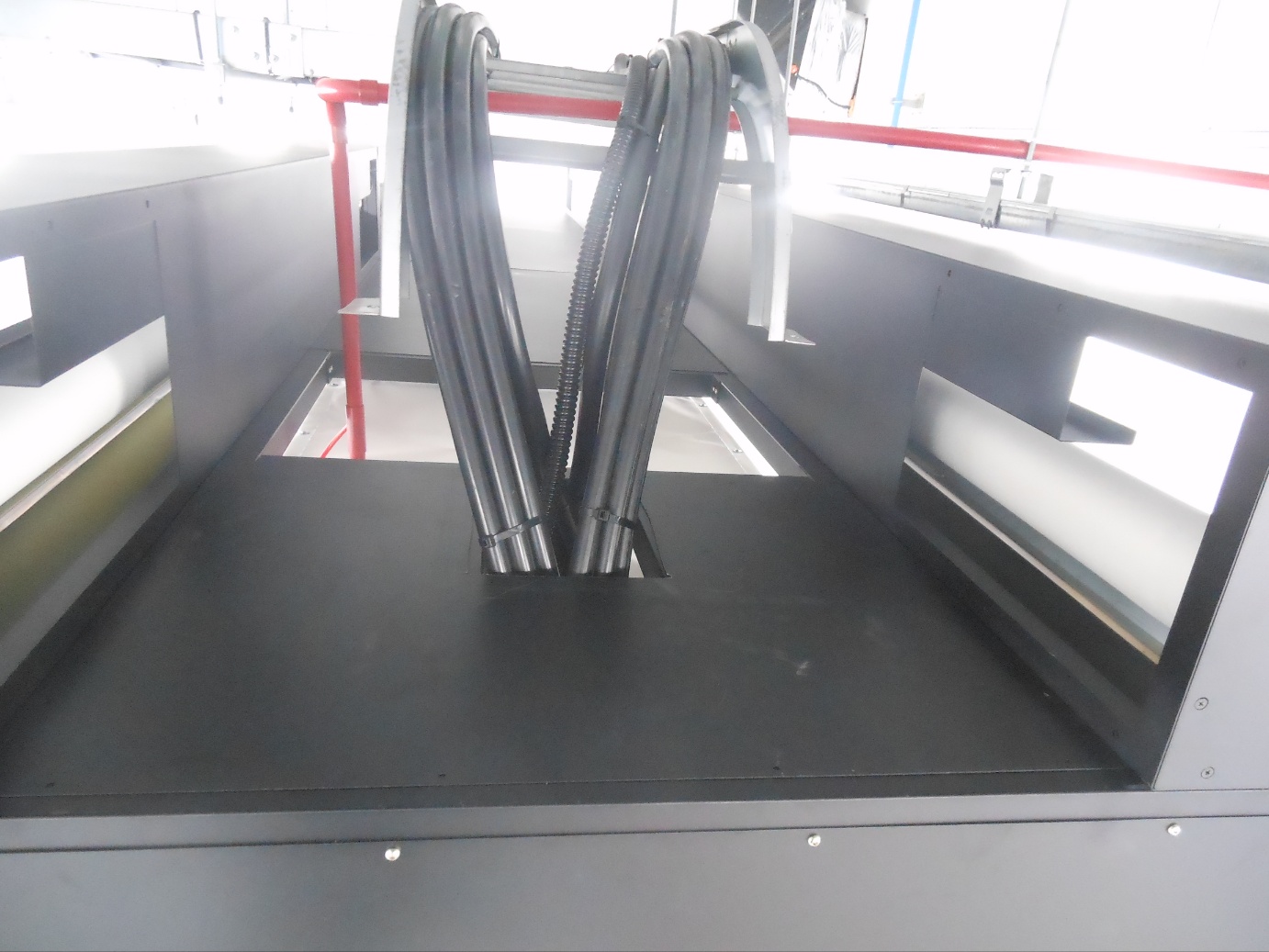

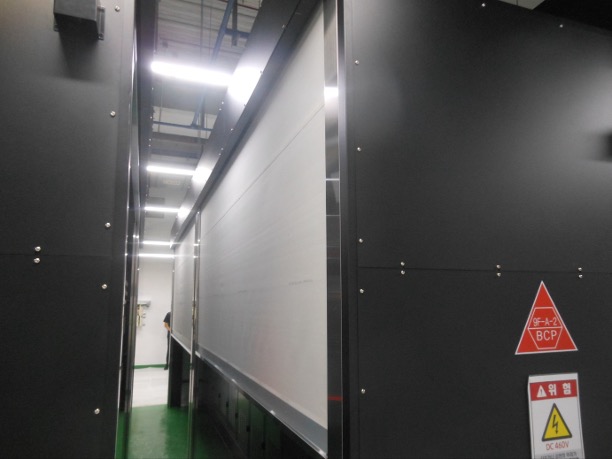

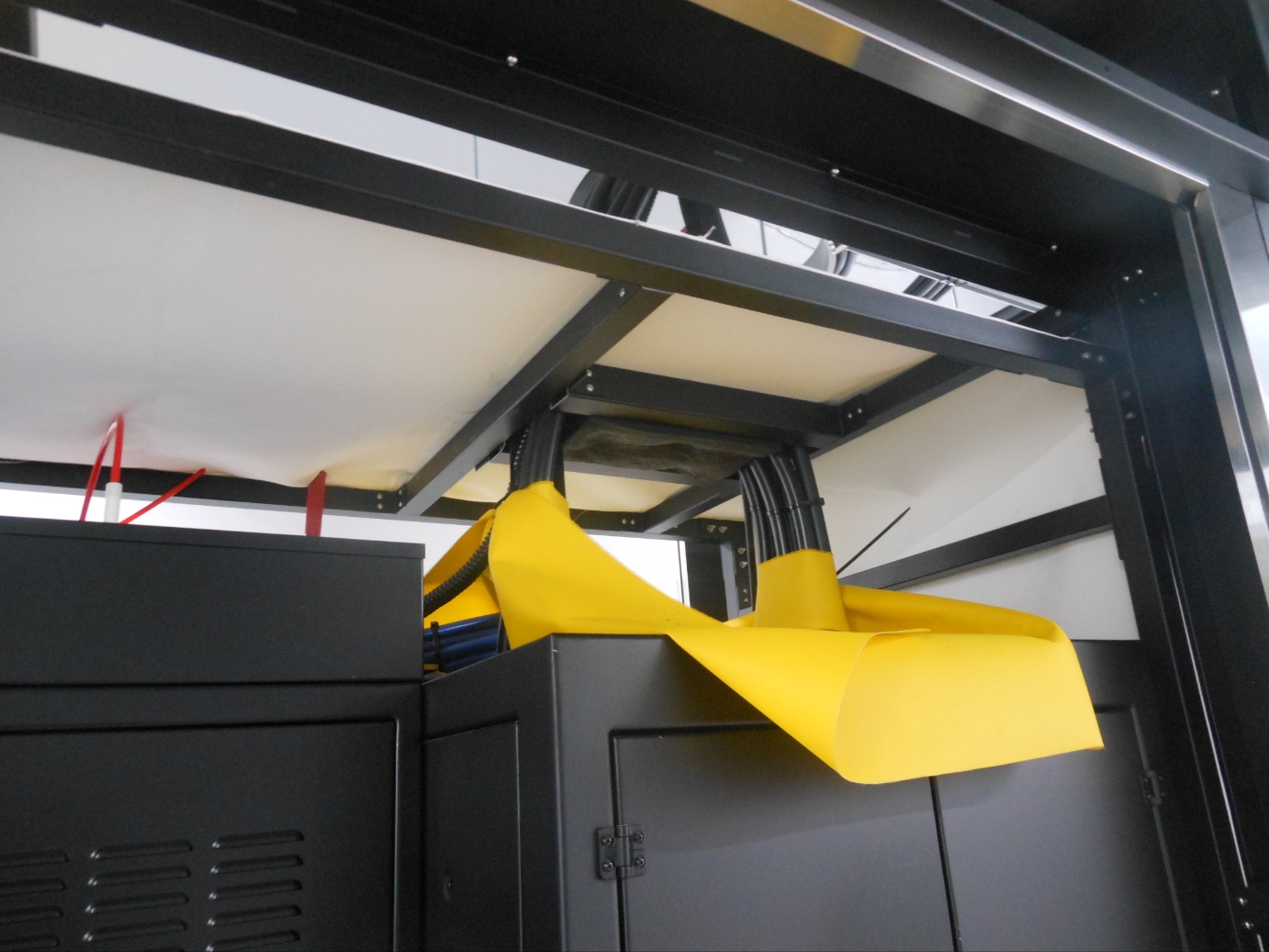

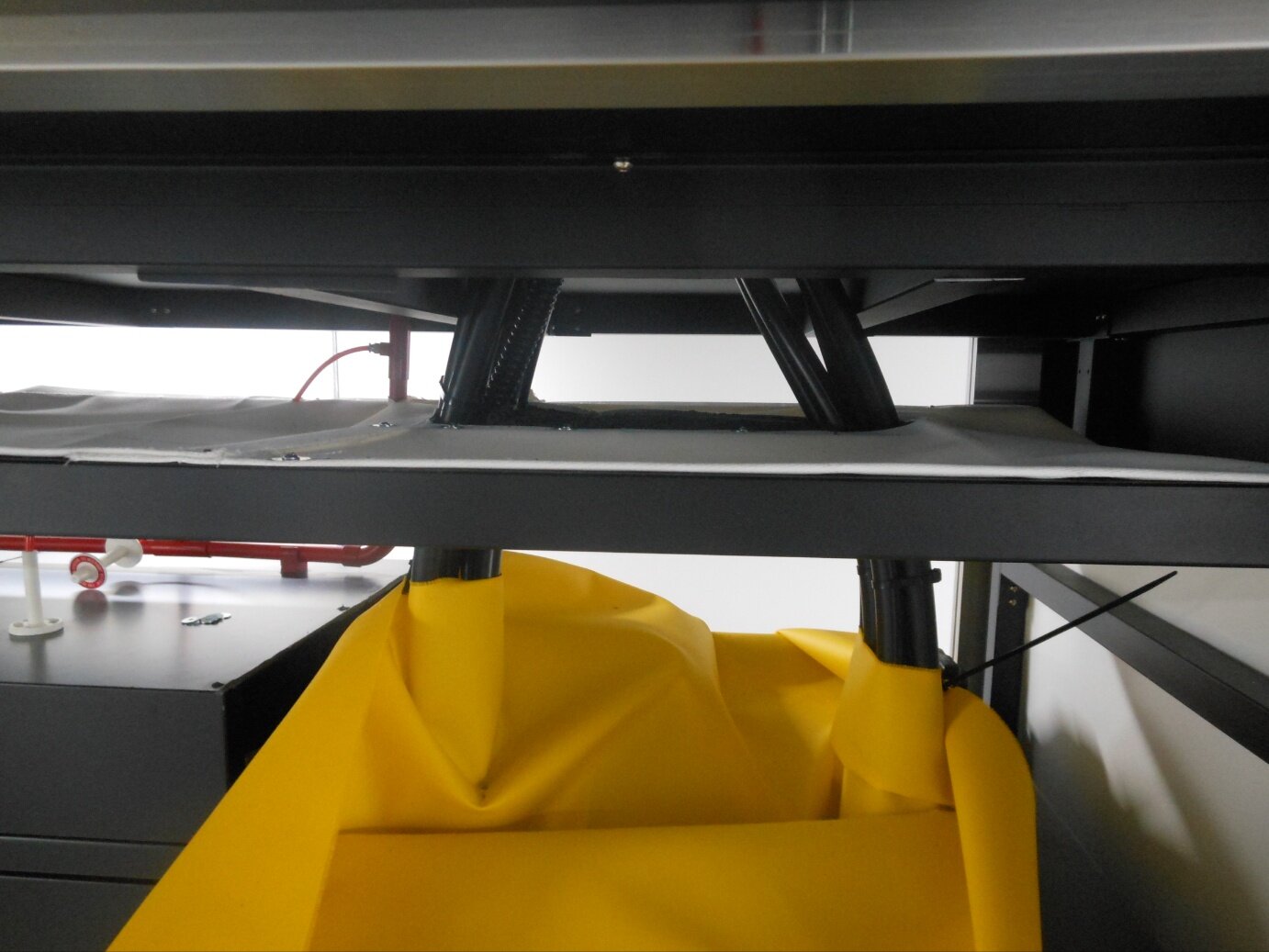

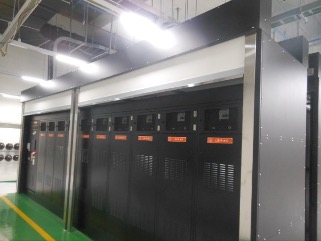

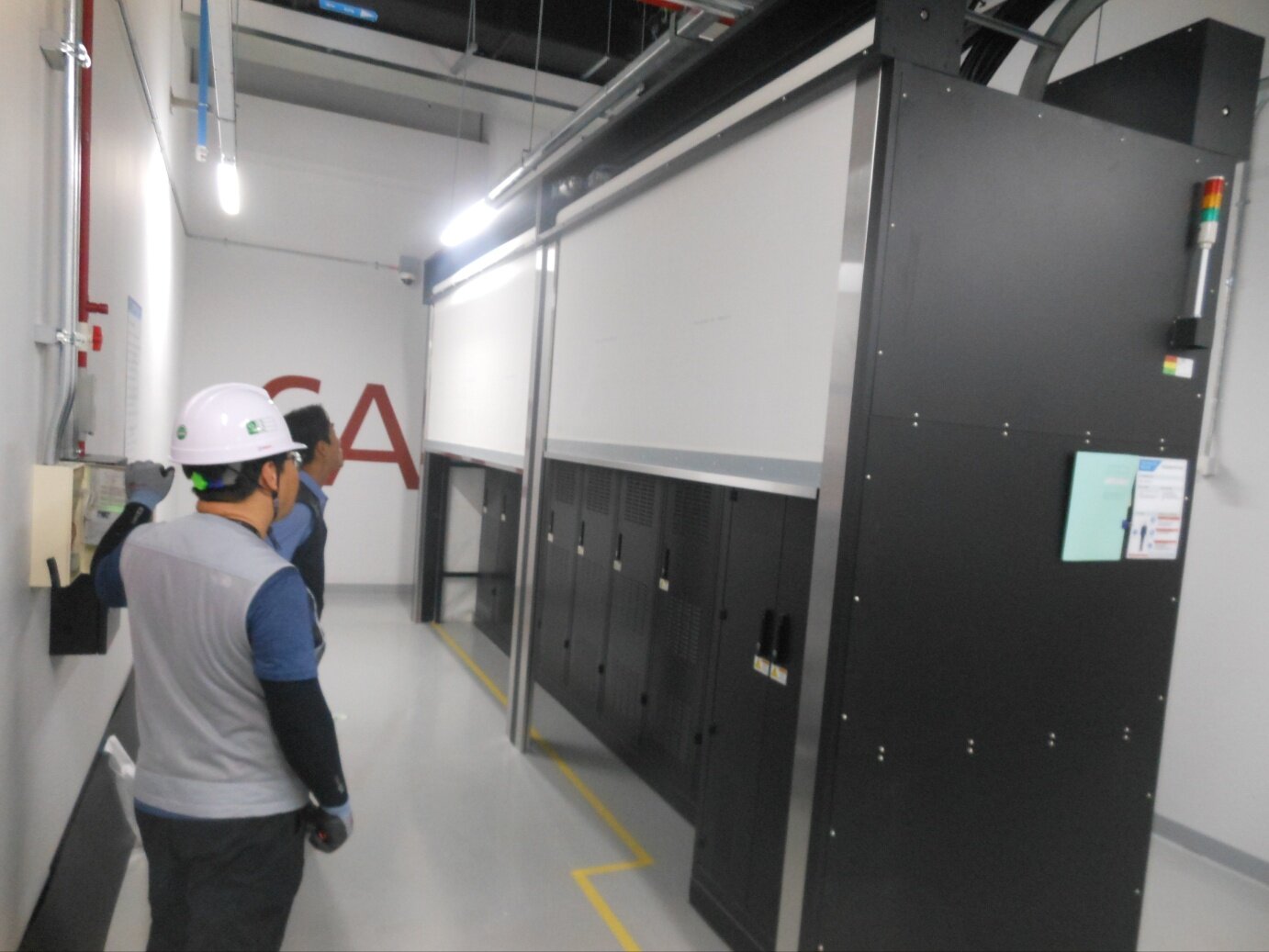

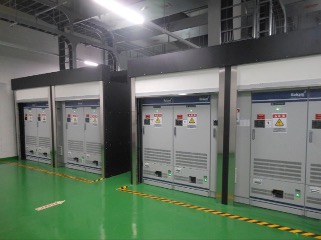

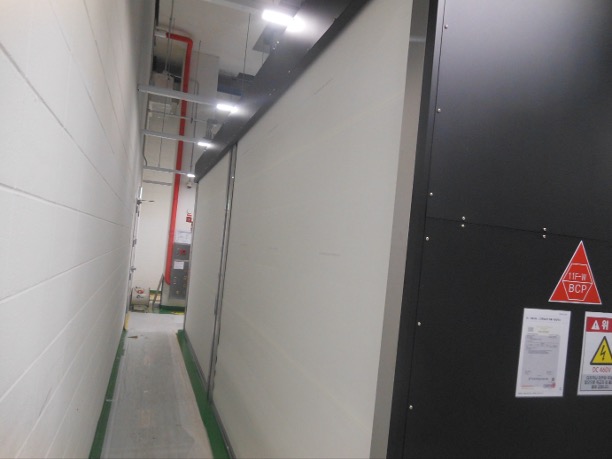

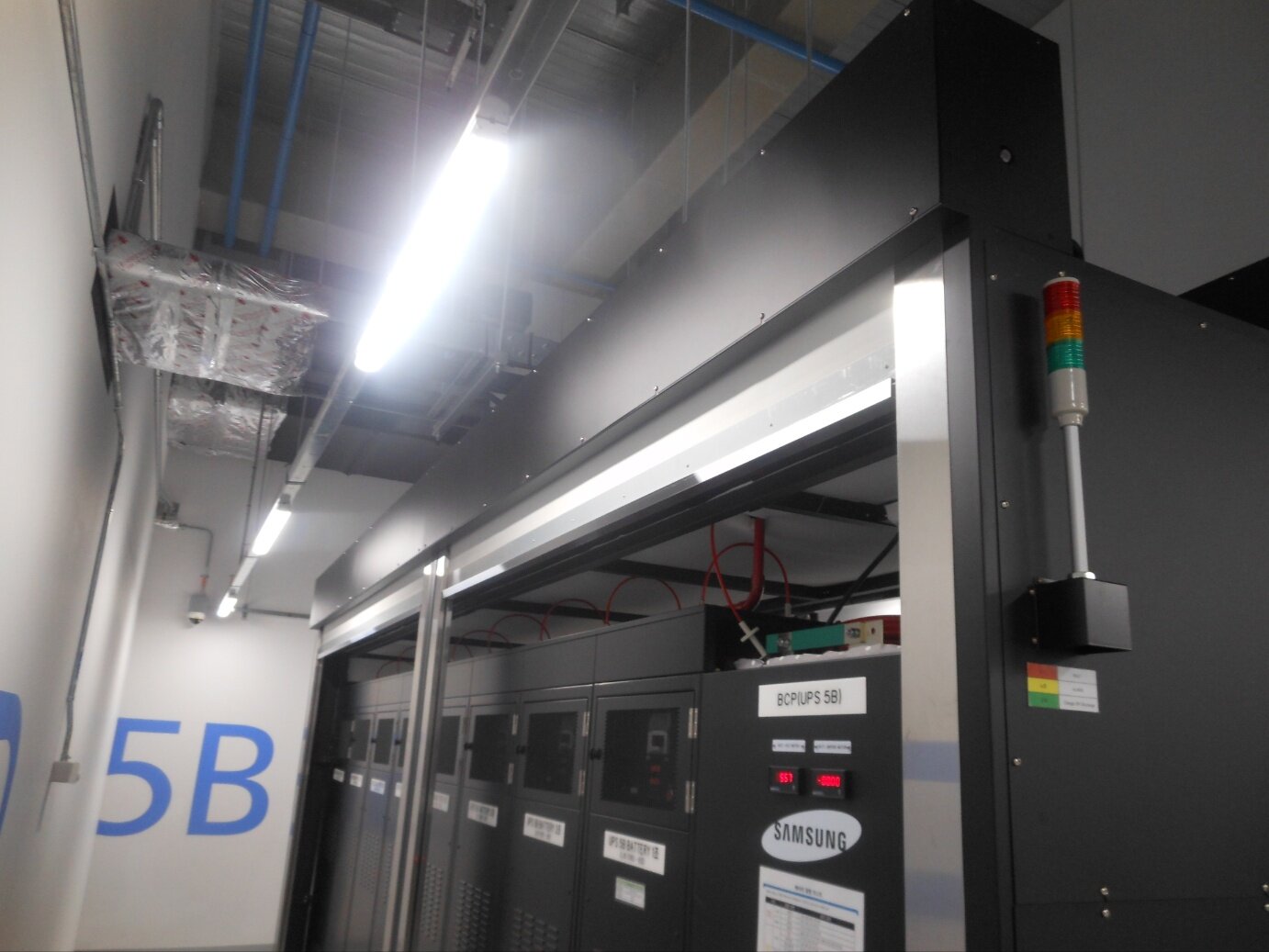

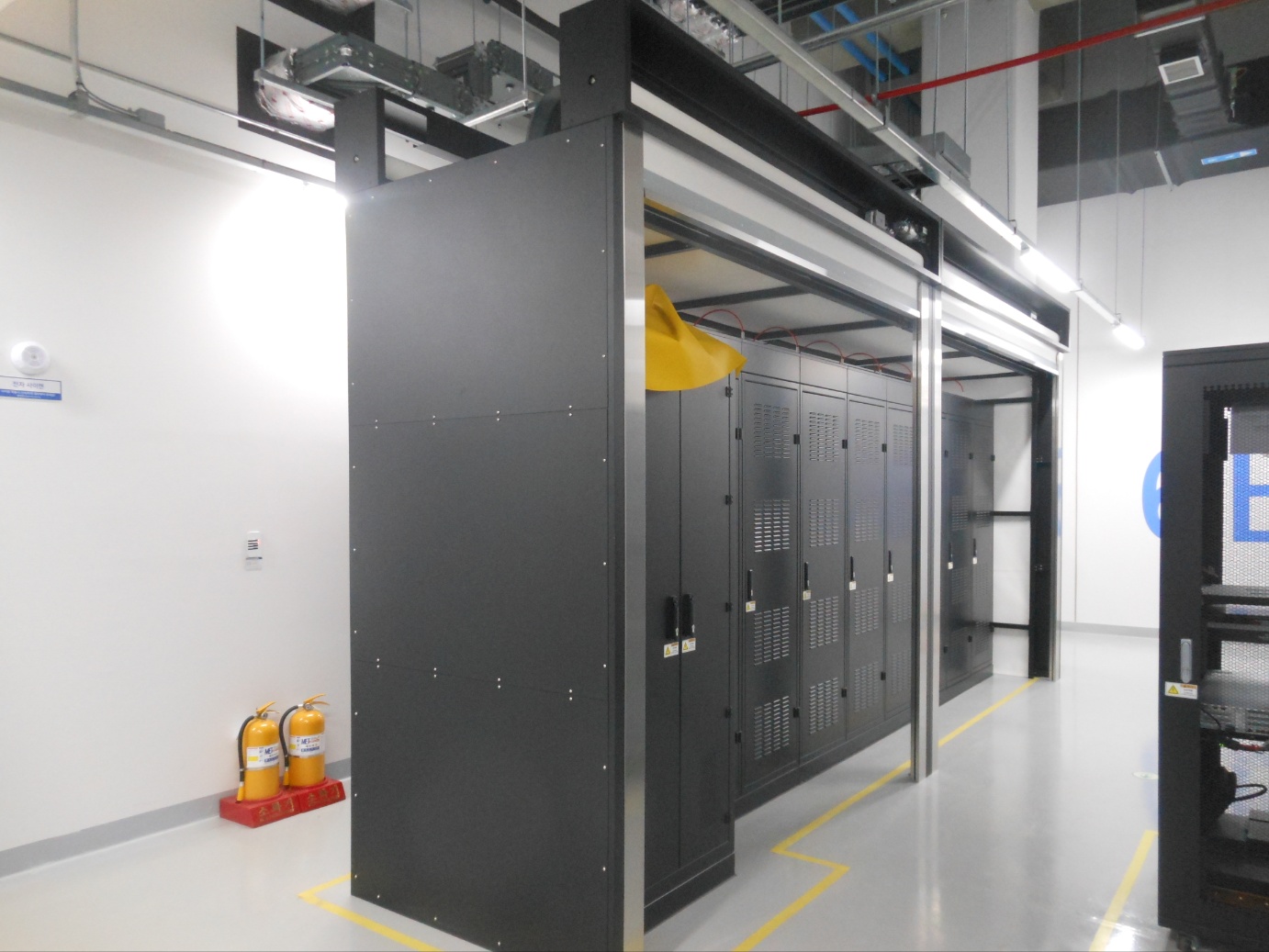

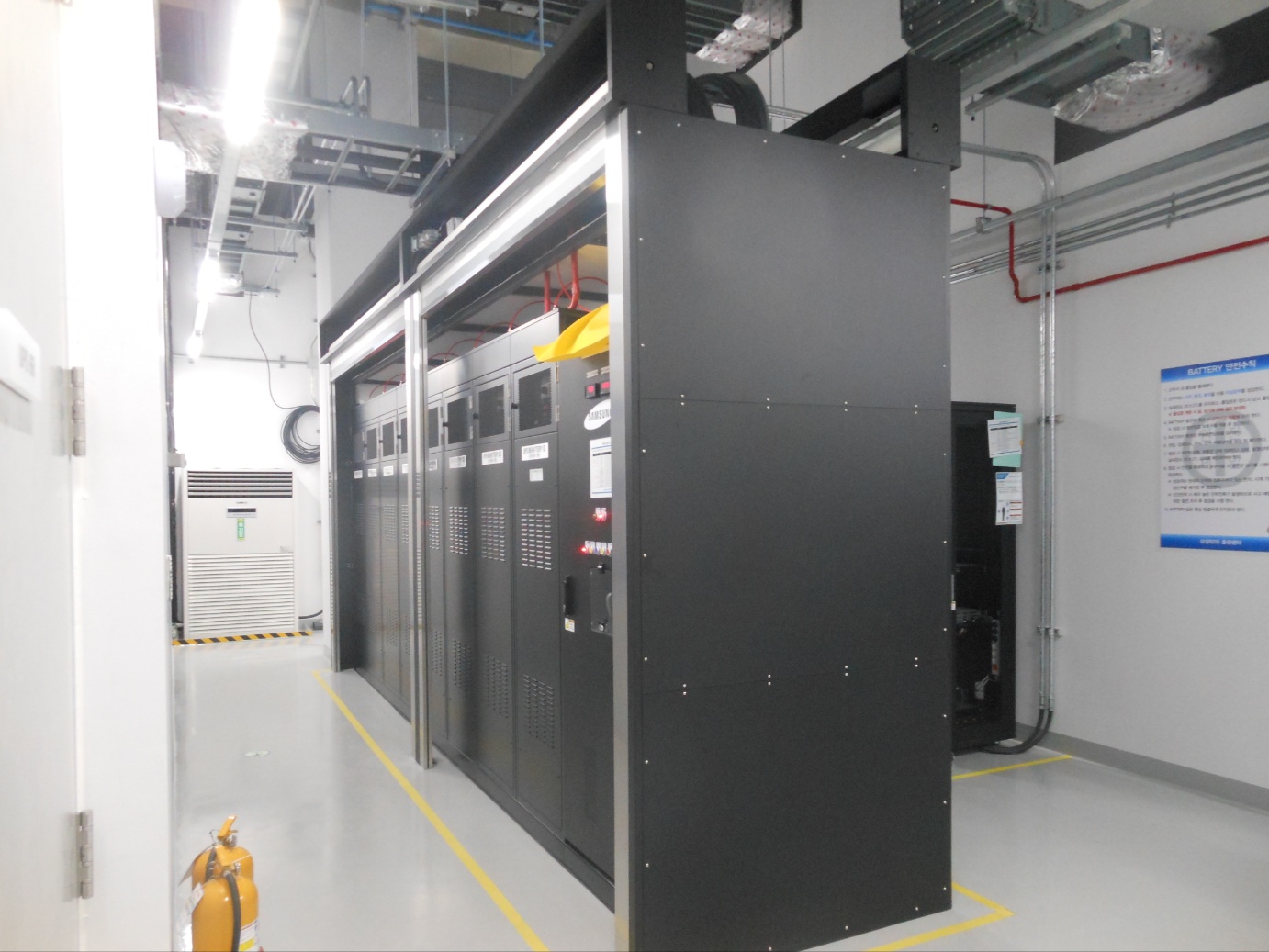

LIB 화재확산방지 프로젝트 갤러리
리튬이온배터리 화재확산방지 시스템 구축 성공 사례
